本实用新型涉及一种取暖用火炕结构的改进，具体地说是一种电热炕，是一种房间取暖装置。

背景技术：

火炕曾是东北城乡家庭居室使用多年的取暖器具。 随着经济和技术的不断发展，火炕逐渐被水、电等取暖设备所取代。 目前，一些农村地区仍在使用火炕取暖。 传统火坑使用柴火、木材或煤炭作为燃料，消耗大量不可再生资源。 同时，它们产生大量废气，严重污染环境，有时甚至产生有毒气体，危及人们的生命。 不过，现代生活中的人们对于传统火炕还是很怀念的，尤其是上了年纪的人，对火炕情有独钟，希望住在里面，享受传统火炕的独特优点。 最近，有一些电炕取代传统电炕的报道。 但现有的这些“农用电热炕”、“新型电热炕”、“碳纤维两用电热炕”等，仍存在不同程度的结构差异。 比较复杂，安全性能差，使用寿命短。 特别是使用过程中如果有被子等物品部分覆盖炕面，会导致发热体局部温度过高，导致没有热量缓冲的保温层熔化而产生空洞。 ，影响产品的使用效果，增加安全风险，严重影响该类型电热床的推广应用。

技术实现要素：

本实用新型的目的是针对上述缺点，提供一种结构简单、易于实施、安全可靠、使用寿命长的电热炕。

实现本实用新型目的的技术方案是：一种电热炕，包括炕架体、框架、炕架体上的保温层、炕面装饰层、光伏发电面板、电机、蓄电池和逆变器。 该层覆盖有方形或长方形空心框架，空心框架上敷设防火碳纤维发热电缆。 将黄土、沙子和水的混合物倒入空心框架中并置于防火碳纤维加热电缆的顶部。 平整、干燥后形成加热层； 防火碳纤维加热电缆通过温控器与逆变器电连接。 加热层内设有温度传感器，温度传感器与温控器电连接。

空心框架由网格形式的上框架和下框架组成，上框架和下框架的相应节点之间固定连接有支撑杆。

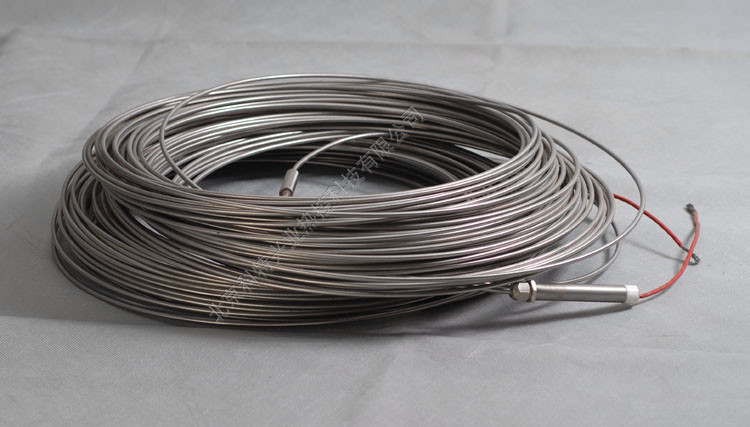

防火碳纤维发热电缆是采用碳纤维发热丝作为发热元件，在碳纤维发热丝外围缠绕多层云母带、硅橡胶层和阻燃层的发热电缆。

倒入加热层的黄土和沙子的混合比例为1:2-3。

本实用新型将“黄土、沙子和水的混合物”称为“土、沙子和水的混合物”。

为了能够分别调节炕面的温度，加热层上设有至少一组并联的防火碳纤维加热电缆。

为了保证防火碳纤维发热电缆与电源线连接后使用安全、维护方便，在防火碳纤维发热电缆与电源线连接处的空心框架上设有高度不超过发热层上表面的接线盒。加热层内有碳纤维加热电缆和电源线。 将电缆接头放入接线盒内，并按1：2-3的混合比例用黄土和沙子填充接线盒，这样在维护和修理时不需要破坏整个加热层。 只需清除接线盒内的黄土和沙子即可。 只需将其取出并修复后放回去即可。

本实用新型中将“黄土与砂的混合比例为1：2-3”称为“土砂混合填料”。

本实用新型的电热炕结构简单独特，易于施工。 施工前可定制不同尺寸和高度的空心框架。 施工时，根据用户要求加工带框架的炕架体。 炕架体上铺有保温层。 绝缘层上覆盖有空心框架。 将防火碳纤维加热电缆铺设在空心框架上，然后将空心框架放置在防火框架上方。 碳纤维发热电缆内部填充一定粒度以下的土壤、沙子和水的混合物，经磨平、干燥后形成发热层。 然后在加热层上铺设不同的炕面装饰层。 防火碳纤维加热电缆通过温控器与逆变器电连接。 加热层内设有温度传感器。 温度传感器与温控器电连接，调节炕面温度。

本实用新型通过光伏发电板、蓄电池、逆变器将太阳光的热量输送至防火碳纤维发热电缆。 通过加热层中的温度控制器和温度传感器，控制防火碳纤维发热电缆的加热温度，使整个炕面保持一定的温度，使房间变暖。 彻底改变传统火坑以薪柴、木材或煤炭为燃料，消耗大量不可再生资源，产生大量废气，严重污染环境，有时甚至产生有毒气体危害人们生命的缺点。生活。

本实用新型结构简单，设计科学合理。 施工过程中，可将防火碳纤维发热电缆通过扎线的方式固定在空心框架上，倒入一定比例的土、沙、水混合材料，然后抹平、干燥，形成发热层，使炕面牢固。 稳定可靠，使用过程中不易变形。 特别是防火碳纤维发热电缆牢固稳定地固定在发热层中部。 产生热量时，不会与下面的保温层和上面的炕面装饰层直接接触，显着提高了整个炕面的安全性和可靠性，同时可以避免炕面的损坏。有时部分被被子等物品覆盖，炕面局部温度可能过高，可能造成安全隐患。

具有结构简单、成本低、易于实施、运行稳定、安全可靠、环保、使用寿命长、易于施工和维护等优点，具有实用和推广价值。

附图说明

图1为本实用新型实施例的结构示意图。

如图。 图2是图1中加热层的放大剖面结构图。 1.

图3是空心框架的结构示意图。

图4为加热层接线盒部分的剖面结构示意图。

图5为本实施例的电气原理框图。

图中：1炕架体、2框架、3挤塑板、4空心框架、4.1上框架、4.2下框架、4.3灯杆、5防火碳纤维发热电缆、6加热层、6.1土、沙、水混合材料、7装饰层、8块光伏发电板、9个蓄电池、10个逆变器、11个温度传感器、12个温控器、13个市电、14个转换开关、15个接线盒、16个高压绝缘接头、17根电源线、0炕面。

详细方式

下面结合附图和实施例对本实用新型作进一步说明。

参见附图，这是一种双温双控防火碳纤维发热电缆电路的电热炕。 它由炕架体1和框架2组成。炕架体上铺设挤塑板3作为保温层。 挤塑板上覆盖有若干方形空心框4。 中空框架由呈网格状的上框架4.1和下框架4.2组成。 上框架和下框架相应节点之间固定连接有支柱4.3。 将防火碳纤维加热电缆5铺设在空心框架上。 在中空框架内及防火碳纤维加热电缆上方，在超过防火碳纤维加热电缆一定高度的位置，倒入土、沙和水的混合物6.1。 经过平整和干燥后，形成加热层6。 加热层上铺设炕面装饰层7。

中空骨架敷设的防火碳纤维发热电缆是以碳纤维发热丝为发热元件，在碳纤维发热丝外围缠绕多层云母带、硅橡胶层和阻燃层的发热电缆。 施工时，将防火碳纤维发热电缆用绑扎线固定在空心框架的上框架上，倒入土、沙和水的混合物，抹平并干燥，形成加热层。 在这种独特的加热层结构中，防火碳纤维加热电缆固定在加热层内部的中间位置。 防火碳纤维发热电缆固定在发热层内更加稳定可靠，使用过程中不易变形、损坏。 它具有优良的保温性能。 能有效防止热量散失，同时可避免炕面部分被被子等物品覆盖时因局部温度过高而引发火灾等安全事故，并显着提高使用寿命，安全性和热利用率。

这种双温双控防火碳纤维发热电缆电热炕电路的电气原理框图如图5所示。工作时，光伏发电板8对蓄电池9充电，转换成工作状态后，通过逆变器10的电压，温控器12向加热层中并联的两组防火碳纤维加热电缆电路供电。 加热层两侧的防火碳纤维发热电缆线路上分别设有温度传感器11，温度传感器11与温控器电连接，分别调节炕面的温度。

为了保证防火碳纤维发热电缆与电源线连接后使用安全和维护方便，在与发热体之间的电缆接头处的空心框架上设有高度不超过发热层上表面的接线盒。发热层内设有防火碳纤维发热电缆和电源线17。 15、参见图4，电缆接头采用申请人发明的专利产品“碳纤维加热电缆高压绝缘接头”。 将碳纤维发热电缆高压绝缘接头16放置在接线盒内，接线盒内填充土和沙子混合填料，使其在维护时不会损坏。 对于加热层，只需将接线盒中的土砂混合填料取出，修补后再填回即可。

本实用新型申请人实现了一种双温双控防火碳纤维发热电缆电路的2×3×0.5米电热炕。 挤塑板上覆盖有六个1×1米见方的空心框架。 空心框架 灯杆高10毫米，空心框架上敷设直径6毫米的防火碳纤维加热电缆。 将土壤、沙子和水的混合物倒入空心框架和防火碳纤维加热电缆的顶部。 平整、干燥后，形成35毫米厚的加热层。 加热层之上根据用户要求铺设不同的炕面装饰层。 选用四套额定功率230瓦、额定电压220伏的防火碳纤维发热电缆回路并联设置，与智能双温恒温器配合使用，对炕两侧进行调节单独或同时加热。

工作时，太阳光的热量通过光伏发电板、蓄电池、逆变器输送到防火碳纤维发热电缆。 智能双温温控器和加热层内的温度传感器控制防火碳纤维发热电缆的加热温度，使整个炕面温度保持在25-35℃。 如果太阳能发电不能维持电热炕的正常工作，可以通过转换开关14转换为临时市电。

内部试验表明，这种电热炕结构简单独特，施工安装方便，可独立安装在各种房间的不同位置，应用广泛。 光伏发电板可以将白天收集到的电力储存在电池中，以供夜间或阴天使用。 利用太阳能这一清洁能源，无需消耗电网电力即可实现供暖效果，大大节省了使用成本。 防火碳纤维发热电缆采用碳纤维电热丝作为发热元件。 它是在碳纤维发热丝外围缠绕多层云母带、硅橡胶层和阻燃层的加热电缆。 在传统电缆内部增加了防火绝缘部分，使加热电缆即使发生火灾也不会断电或漏电。 在独特的中空框架内、防火碳纤维发热电缆顶部浇注土、沙、水的混合物电炕高度一般是多少，经过平整、干燥后形成的发热层结构，具有抗压强度高、导热慢、热量分布均匀的特点，极大地保留了传统火炕的地热性能，碳纤维发热体发出的远红外光，通过促进血液循环、降低血压等对人体产生全方位的远红外理疗和保健作用。减少风湿病、腰腿痛等疾病的发生，有利于人体健康。 具有操作简单方便、温度可调、恒温舒适、理疗保健、清洁节能环保、无安全隐患、热效率高、使用寿命长、实用性好、使用方便等特点。推广应用等，受到试用用户的好评。

技术特点：

1、电热炕，包括炕架、框架、炕架上的保温层、炕面装饰层，以及光伏发电板、蓄电、逆变器等。 其特征在于：所述绝缘层的覆盖形状为正方形或长方形。 中空框架内敷设防火碳纤维伴热电缆。 将土壤、沙子和水的混合物倒入空心框架和防火碳纤维加热电缆的顶部。 平整、干燥后形成加热层； 防火碳纤维加热电缆穿过温控器和逆变器。 加热层设有温度传感器，温度传感器电连接至温度控制器。

2.根据权利要求1所述的电热炕，其特征在于：所述中空框架由网格状的上框架和下框架组成电炕高度一般是多少，上框架和下框架的相应节点之间固定连接有支架。

3.根据权利要求1所述的电热床，其特征在于：所述防火碳纤维发热电缆采用碳纤维发热丝作为发热元件，所述碳纤维发热丝缠绕有多层云母带、硅橡胶发热电缆外周设有阻燃层和阻燃层。 电缆。

4.根据权利要求1所述的电热炕，其特征在于，所述加热层上设有至少一组并联的防火碳纤维加热电缆。

5.根据权利要求1所述的电热炕，其特征在于：在加热层中的防火碳纤维发热电缆与电源线电缆连接处的中空框架上，设置有高度不超过上表面的接线盒。设有加热层，电缆接头置于接线盒内，接线盒内填充土和沙子的混合物。

技术总结

电热炕包括炕架、框架、保温层、装饰层、光伏发电板、蓄电池、逆变器。 保温层上覆盖有空心框架，空心框架上敷设防火碳纤维伴热电缆。 中空框架中和加热电缆。 将土壤、沙子和水的混合物倒在上面，抹平并干燥，形成加热层。 加热电缆通过恒温器与逆变器电连接。 加热层内设置有温度传感器，温度传感器与恒温器电连接。 发热电缆牢固稳定地固定在发热层中部，炕面牢固、稳定可靠，使用过程中不会变形。 发热电缆不与保温层、装饰层直接接触，显着提高了整个炕面的安全可靠性。 同时可以避免炕面部分覆盖被子等物品时局部温度过高造成的安全隐患。 具有结构简单、成本低、易于实施、运行稳定、安全可靠、环保、使用寿命长、施工维护方便等优点。

技术研发人员：赵云鹏； 江龙

受保护技术使用者：吉林集辉碳纤维制品有限公司

技术研发日：2019.08.30

技术公告日期：2020年7月28日
